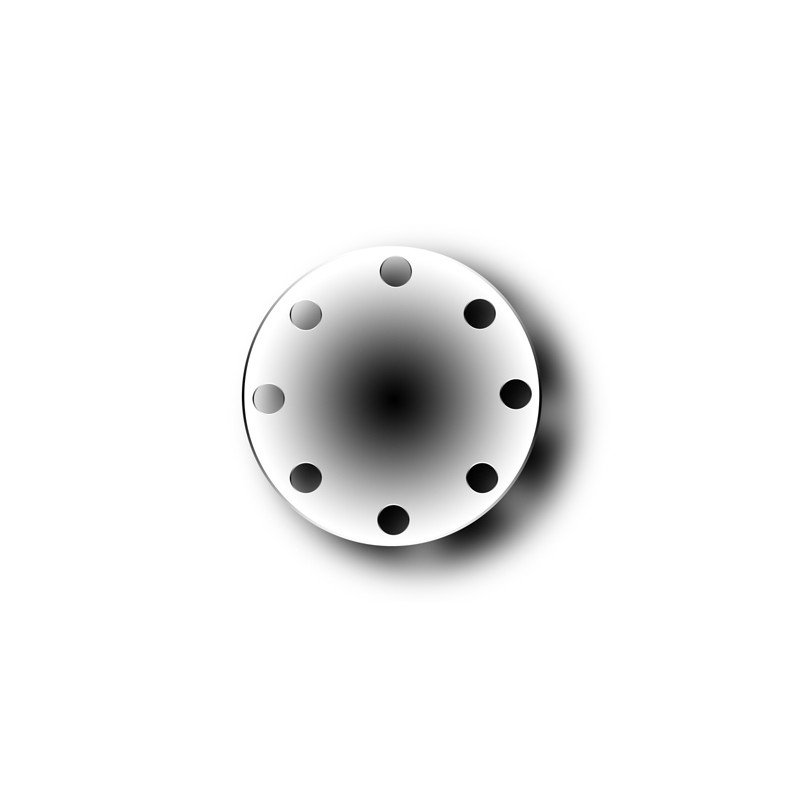

Vakkarima EN1092-1 Typ 5 PN40 DIN2527 DN50 S235JRG2/RST37-2
Figyelem: Utolsó elem a Raktáron
Elérhetö:
Anyagminöség | RST 37-2/S235JRG2 |
Névleges nyomás | PN40 |
Norm/Standard | DIN 2527 |
Névleges átmérö | DN50 |
Vakkarima EN1092-1 Typ 5 PN40 DIN2527 DN50 S235JRG2/RST37-2
PN 40 | ||||||
DN | D | b | k | d2 | Furatok | kg |
10 | 90 | 16 | 60 | 14 | 4 | 0.72 |
15 | 95 | 16 | 65 | 14 | 4 | 0.81 |
20 | 105 | 18 | 75 | 14 | 4 | 1.24 |
25 | 115 | 18 | 85 | 14 | 4 | 1.38 |
32 | 140 | 18 | 100 | 18 | 4 | 2.03 |
40 | 150 | 18 | 110 | 18 | 4 | 2.35 |
50 | 165 | 20 | 125 | 18 | 4 | 3.20 |
65 | 185 | 22 | 145 | 18 | 8 | 4.29 |
80 | 200 | 24 | 160 | 18 | 8 | 5.88 |
100 | 235 | 24 | 190 | 22 | 8 | 7.54 |
125 | 270 | 26 | 220 | 26 | 8 | 10.80 |
150 | 300 | 28 | 250 | 26 | 8 | 14.50 |
175 | 350 | 32 | 295 | 30 | 12 | 22.10 |
200 | 375 | 34 | 320 | 30 | 12 | 27.20 |
250 | 450 | 38 | 385 | 33 | 12 | 43.80 |
300 | 515 | 42 | 450 | 33 | 16 | 63.30 |
350 | 580 | 46 | 510 | 36 | 16 | 89.50 |
400 | 660 | 50 | 585 | 39 | 16 | 127.00 |
500 | 755 | 56 | 670 | 42 | 20 | 172.00 |

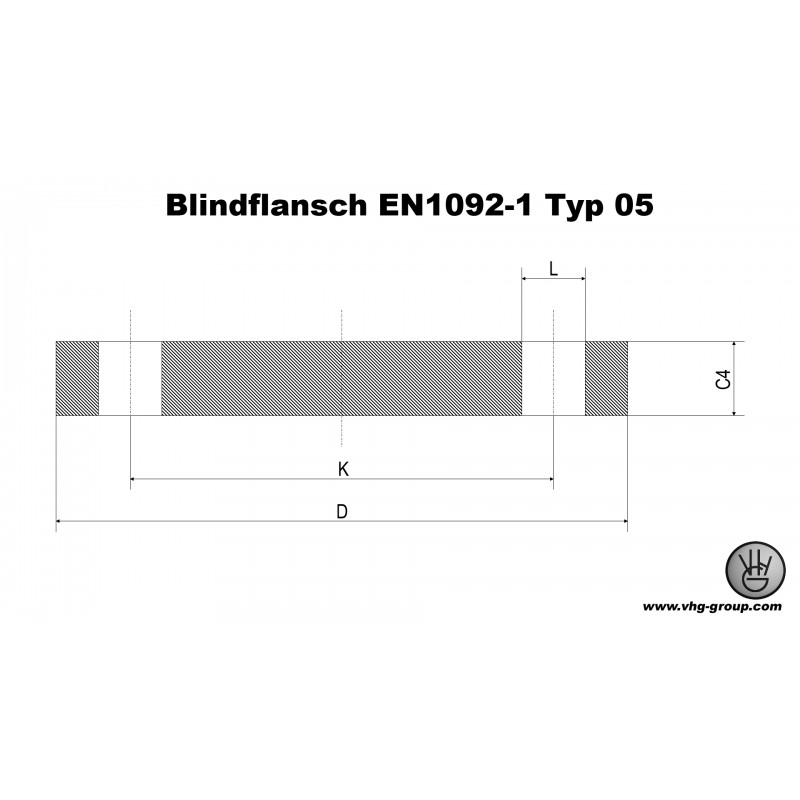

EN 1092-1 Typ 05 PN40 | ||||||||
Csavarok | ||||||||
DN | D | K | L | Mennyisége | Mérete | C4 | Gmax | kg |
10 | 90 | 60 | 14 | 4 | M12 | 16 | 0,722 | |
15 | 95 | 65 | 14 | 4 | M12 | 16 | 0,813 | |
20 | 105 | 75 | 14 | 4 | M12 | 18 | 1,14 | |
25 | 115 | 85 | 14 | 4 | M12 | 18 | 1,38 | |
32 | 140 | 100 | 18 | 4 | M16 | 18 | 2,03 | |
40 | 150 | 110 | 18 | 4 | M16 | 18 | 2,35 | |
50 | 165 | 125 | 18 | 4 | M16 | 20 | 3,2 | |
65 | 185 | 145 | 18 | 8 | M16 | 22 | 55 | 4,29 |
80 | 200 | 160 | 18 | 8 | M16 | 24 | 70 | 5,54 |
100 | 235 | 190 | 22 | 8 | M20 | 24 | 90 | 7,6 |
125 | 270 | 220 | 26 | 8 | M24 | 26 | 115 | 10,8 |
150 | 300 | 250 | 26 | 8 | M24 | 28 | 140 | 14,6 |
200 | 375 | 320 | 30 | 12 | M27 | 36 | 190 | 28,8 |
250 | 450 | 385 | 33 | 12 | M30 | 38 | 235 | 44,4 |
300 | 515 | 450 | 33 | 16 | M30 | 42 | 285 | 64,2 |
350 | 580 | 510 | 36 | 16 | M33 | 46 | 330 | 89,5 |
400 | 660 | 585 | 39 | 16 | M36 | 50 | 380 | 127 |
450 | 685 | 610 | 39 | 20 | M36 | 57 | 425 | 154 |
500 | 755 | 670 | 42 | 20 | M39 | 57 | 475 | 188 |
600 | 890 | 795 | 48 | 20 | M45 | 72 | 575 | 331 |
