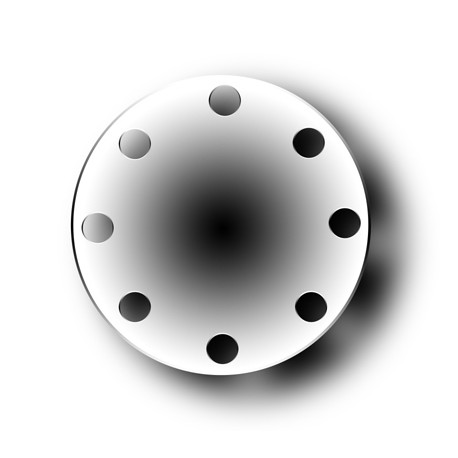

Vakkarima EN1092-1 Typ 5 PN16 DIN2527 DN65 RSt37-2/S235JR

Modell 01030

Vakkarima EN1092-1 Typ 5 PN16 DIN2527 DN20 3/4" C22,8/P250GH

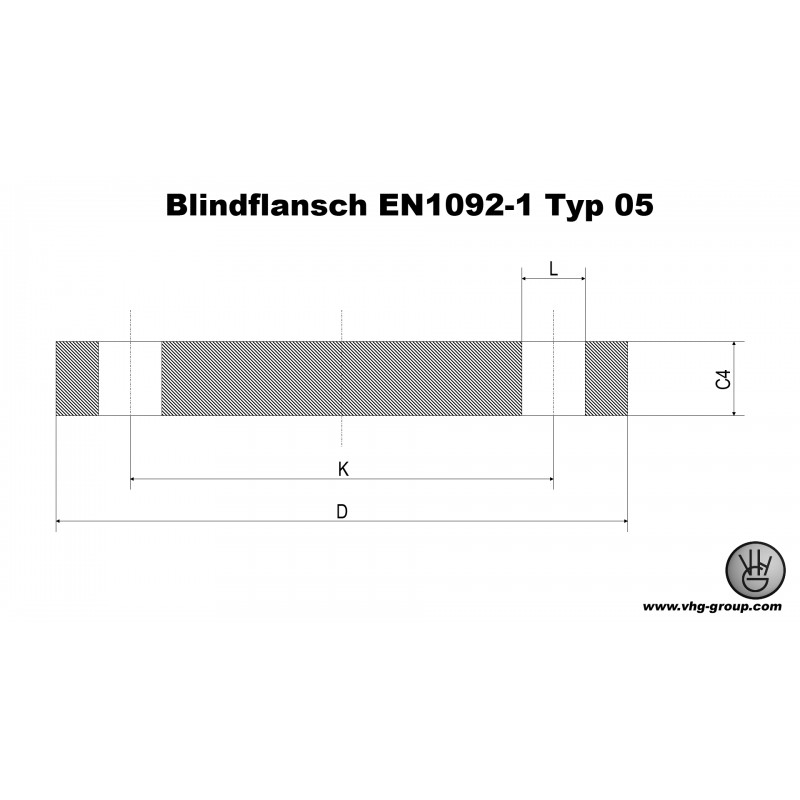

Vakkarima EN1092-1 Typ 5 PN16 Mérettáblázat
				Csavarok
DN	D	K	L	mennyiség	méret	C4	Gmax	kg
50	165	125	18	4	M16	18		2,88
65	185	145	18	8	M16	18	55	3,51
80	200	160	18	8	M16	20	70	4,61
100	220	180	18	8	M16	20	90	5,65
125	250	210	18	8	M16	22	115	8,13
150	285	240	22	8	M20	22	140	10,5
200	340	295	22	12	M20	24	190	16,2
250	405	355	26	12	M24	26	235	25,0
300	460	410	26	12	M24	28	285	35,1
350	520	470	26	16	M24	30	330	48,0
400	580	525	30	16	M27	32	380	63,5
450	640	585	30	20	M27	40	425	96,6
500	715	650	33	20	M30	44	475	133
600	840	770	36	20	M33	54	575	226
700	910	840	36	24	M33	58	670	285
800	1025	950	39	24	M36	62	770	388
900	1125	1050	39	28	M36	64	860	483
1000	1255	1170	42	28	M39	68	960	640

Vakkarima EN1092-1 Typ 5 PN16 Mérettáblázat
DN	D	b	k	d2	Lyukak	kg
10	90	14	60	14	4	0,63
15	95	14	65	14	4	0,72
20	105	16	75	14	4	1,01
25	115	16	85	14	4	1,23
32	140	16	100	18	4	1,80
40	150	16	110	18	4	2,09
50	165	18	125	18	4	2,88
65	185	18	145	18	4	3,66
80	200	20	160	18	8	4,77
100	220	20	180	18	8	5,65
125	250	22	210	18	8	8,42
150	285	22	240	22	8	10,40
175	315	24	270	22	8	14,00
200	340	24	295	22	12	16,10
250	405	26	355	26	12	24,90
300	460	28	410	26	12	35,10
350	520	30	470	26	16	47,80
400	580	32	525	30	16	63,50
500	715	36	650	33	20	102,00
