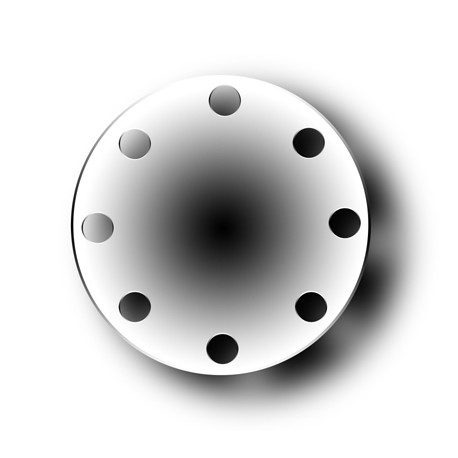

Vakkarima EN1092-1 Typ 5 PN16 DIN2527 DN20 S235JRG2/RST37-2

14333

Vakkarima  EN1092-1 Typ 5 PN16 DIN2527 DN20 S235JRG2/RSt37-2

Több részlet

Adatlap

Anyagminöség RST 37-2/S235JRG2
Névleges nyomás PN16
Norm/Standard DIN 2527
Névleges átmérö DN20

Több infó

Vakkarima  EN1092-1 Typ 5 PN16 DIN2527 DN20    S235JRG2/RSt37-2

Vakkarima  EN1092-1 Typ 5 PN16 Mérettáblázat
        Csavarok
DN D K L mennyiség méret C4 Gmax kg
50 165 125 18 4 M16 18   2,88
65 185 145 18 8 M16 18 55 3,51
80 200 160 18 8 M16 20 70 4,61
100 220 180 18 8 M16 20 90 5,65
125 250 210 18 8 M16 22 115 8,13
150 285 240 22 8 M20 22 140 10,5
200 340 295 22 12 M20 24 190 16,2
250 405 355 26 12 M24 26 235 25,0
300 460 410 26 12 M24 28 285 35,1
350 520 470 26 16 M24 30 330 48,0
400 580 525 30 16 M27 32 380 63,5
450 640 585 30 20 M27 40 425 96,6
500 715 650 33 20 M30 44 475 133
600 840 770 36 20 M33 54 575 226
700 910 840 36 24 M33 58 670 285
800 1025 950 39 24 M36 62 770 388
900 1125 1050 39 28 M36 64 860 483
1000 1255 1170 42 28 M39 68 960 640

Vakkarima  EN1092-1 Typ 5 PN16 Mérettáblázat

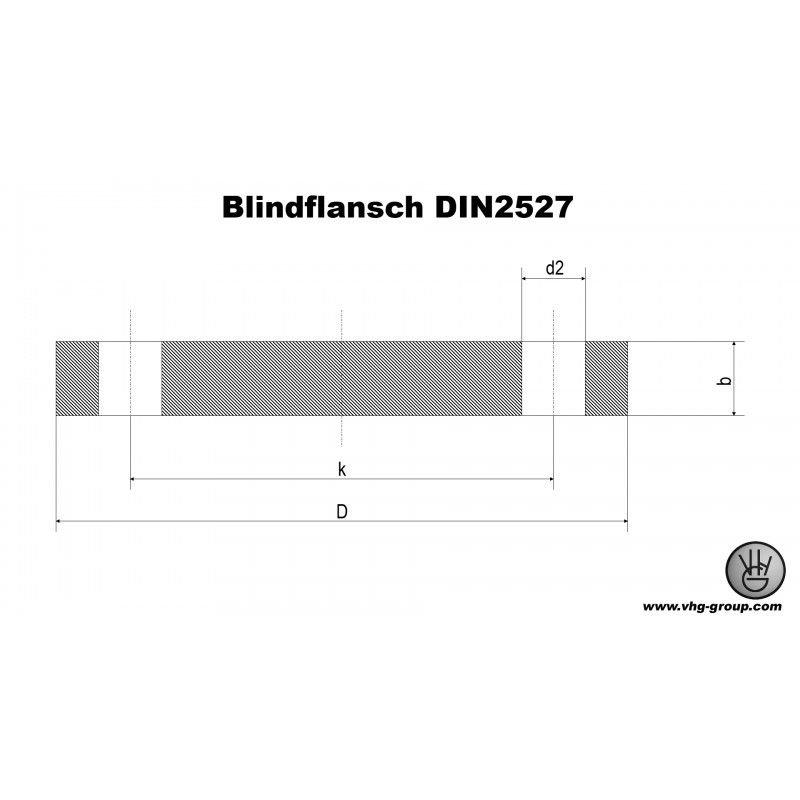

DN D b k d2 Lyukak kg
10 90 14 60 14 4 0,63
15 95 14 65 14 4 0,72
20 105 16 75 14 4 1,01
25 115 16 85 14 4 1,23
32 140 16 100 18 4 1,80
40 150 16 110 18 4 2,09
50 165 18 125 18 4 2,88
65 185 18 145 18 4 3,66
80 200 20 160 18 8 4,77
100 220 20 180 18 8 5,65
125 250 22 210 18 8 8,42
150 285 22 240 22 8 10,40
175 315 24 270 22 8 14,00
200 340 24 295 22 12 16,10
250 405 26 355 26 12 24,90
300 460 28 410 26 12 35,10
350 520 30 470 26 16 47,80
400 580 32 525 30 16 63,50
500 715 36 650 33 20 102,00
