Lapos karima PN10 DN80 88,9 DIN2576 Rst37-2

02730

Lapos karima PN10 DN80 88,9 DIN2576 Rst37-2

Több részlet

Adatlap

Anyagminöség RST 37-2
Névleges nyomás PN10
Norm/Standard DIN2576
Átmérö 88.9
Névleges átmérö DN80

Több infó

Lapos karima PN10 DN80 88,9 DIN2576 Rst37-2

PN 10

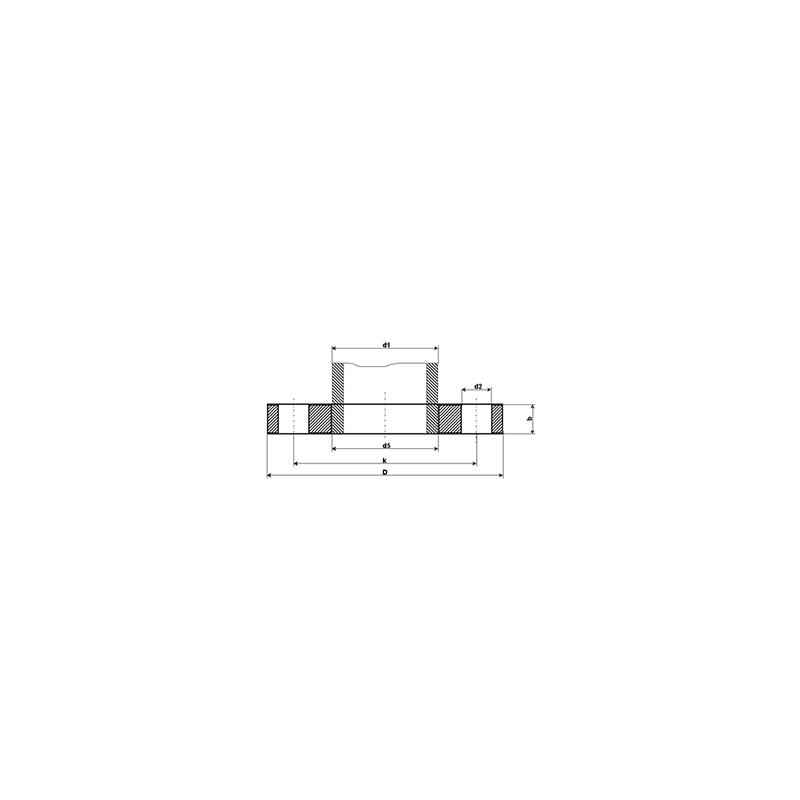

DN d1 d5 D b k d2 X kg
10 14.0 14.5 90 14 60 14 4 0.613
10 17.2 17.7 90 14 60 14 4 0.605
15 20.0 21.0 95 14 65 14 4 0.675
15 21.3 22.0 95 14 65 14 4 0.669
20 25.0 26.0 105 16 75 14 4 0.749
20 26.9 27.6 105 16 75 14 4 0.936
25 30.0 31.0 115 16 85 14 4 1.140
25 33.7 34.4 115 16 85 14 4 1.110
32 38.0 39.0 140 16 100 18 4 1.660
32 42.4 43.1 140 16 100 18 4 1.620
40 44.5 45.5 150 16 110 18 4 1.890
40 48.3 49.0 150 16 110 18 4 1.860
50 57.0 58.1 165 18 125 18 4 2.510
50 60.3 61.1 165 18 125 18 4 2.470
65 76.1 77.1 185 18 145 18 4 3.000
80 88.9 90.3 200 20 160 18 8 3.790
100 108.0 109.6 220 20 180 18 8 4.200
100 114.3 115.9 220 20 180 18 8 4.030
125 133.0 134.8 250 22 210 18 8 5.710
125 139.7 141.6 250 22 210 18 8 5.460
150 159.0 161.1 285 22 240 18 8 6.720
150 168.3 170.5 285 22 240 18 8 6.570
200 219.1 221.8 340 24 295 18 8 9.310
250 267.0 270.2 395 26 350 18 12 12.500
250 273.0 276.2 395 26 350 18 12 11.900
300 323.9 327.6 445 26 400 22 12 13.800
350 355.6 359.7 505 28 460 22 12 20.600
350 368.0 372.2 505 28 460 22 12 19.000
400 406.4 411.0 565 32 515 22 16 27.900
400 419.0 423.7 565 32 515 22 16 25.900
450 457.0 462.3 615 38 565 22 16 35.600
500 508.0 513.6 670 38 620 22 20 41.100
