08830

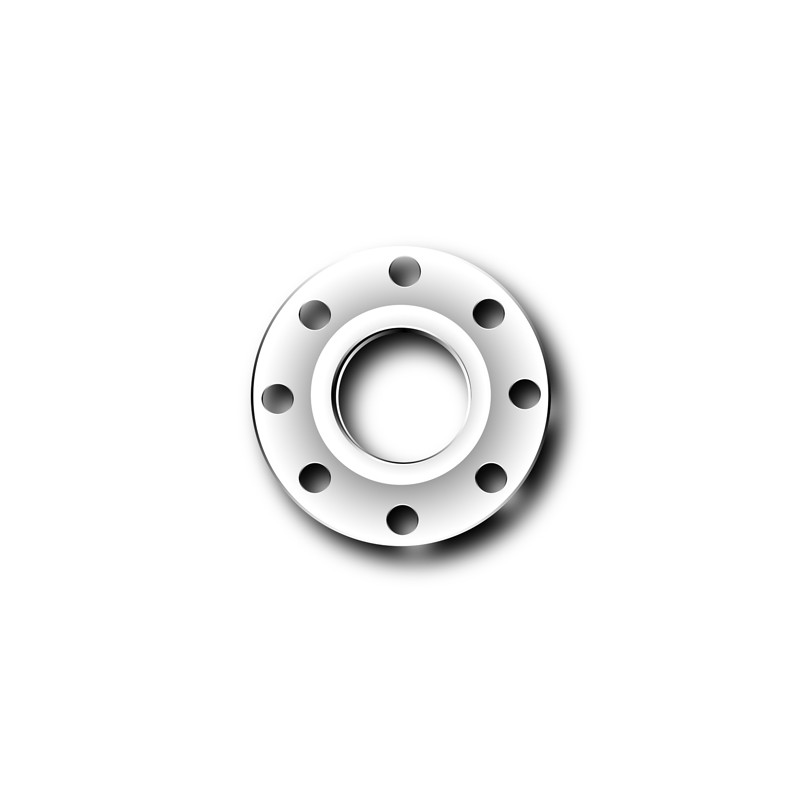

Menetes karima DIN2566 Rst37-2 PN10/16 1"
Figyelem: Utolsó elem a Raktáron
Elérhetö:
Anyagminöség | RST 37-2 |
Névleges nyomás | PN10/16 |
Norm/Standard | DIN2566 |
Átmérö | 1" |
Névleges átmérö | DN25 |
Menetes karima DIN2566 Rst37-2 PN10/16 1"
Meneteskarima EN1092-1 Typ 13 PN16 Mérettáblázat | ||||||||||||||
Csavarok | ||||||||||||||
DN | D | K | L | mennyiség | Méret | B1 | C2 | H1 | N2 | R1 | d1 | f1 | kg | Menet |
50 | 165 | 125 | 18 | 4 | M16 | 61,5 | 18 | 28 | 84 | 6 | 102 | 3 | 2,390 | 2 |
65 | 185 | 145 | 18 | 8 | M16 | 77,5 | 18 | 32 | 104 | 6 | 122 | 3 | 2,970 | 21/2 |
80 | 200 | 160 | 18 | 8 | M16 | 90,5 | 20 | 34 | 118 | 6 | 138 | 3 | 3,780 | 3 |
100 | 220 | 180 | 18 | 8 | M16 | 116,0 | 20 | 40 | 140 | 8 | 158 | 3 | 4,380 | 4 |
125 | 250 | 210 | 18 | 8 | M16 | 141,5 | 22 | 44 | 168 | 8 | 188 | 3 | 6,070 | 5 |
150 | 285 | 240 | 22 | 8 | M20 | 170,5 | 22 | 44 | 195 | 10 | 212 | 3 | 7,240 | 6 |
200 | 340 | 295 | 22 | 12 | M20 | 221,5 | 24 | 44 | 246 | 10 | 268 | 3 | 9,800 | 8 |
250 | 405 | 355 | 26 | 12 | M24 | 276,5 | 26 | 46 | 298 | 12 | 320 | 3 | 13,600 | 10 |
300 | 460 | 410 | 26 | 12 | M24 | 327,5 | 28 | 46 | 350 | 12 | 378 | 4 | 17,200 | 12 |
350 | 520 | 470 | 26 | 16 | M24 | 359,0 | 30 | 57 | 400 | 12 | 438 | 4 | 27,900 | 14 |
400 | 580 | 525 | 30 | 16 | M27 | 411,0 | 32 | 63 | 456 | 12 | 490 | 4 | 35,700 | 16 |
450 | 640 | 585 | 30 | 20 | M27 | 462,0 | 34 | 68 | 502 | 12 | 550 | 4 | 45,000 | 18 |
500 | 715 | 650 | 33 | 20 | M30 | 513,5 | 36 | 73 | 559 | 12 | 610 | 4 | 60,400 | 20 |
600 | 840 | 770 | 36 | 20 | M33 | 616,5 | 40 | 83 | 658 | 12 | 725 | 5 | 94,000 | 24 |
700 | 910 | 840 | 36 | 24 | M33 | - | 40 | 83 | 760 | 12 | 795 | 5 | - | 28 |
800 | 1025 | 950 | 39 | 24 | M36 | - | 41 | 90 | 864 | 12 | 900 | 5 | - | 32 |
900 | 1125 | 1050 | 39 | 28 | M36 | - | 48 | 94 | 968 | 12 | 1000 | 5 | - | 36 |
1000 | 1255 | 1170 | 42 | 28 | M39 | - | 59 | 100 | 1072 | 16 | 1115 | 5 | - | 40 |
Meneteskarima DIN2566 PN10/16 Mérettáblázat | ||||||||||||
DN | d1 | Menet | D | h1 | d3 | d4 | b | k | f | d2 | Lyukak | kg |
6 | 10,2 | R 1/8 | 75 | 18 | 20 | 32 | 12 | 50 | 2 | 11 | 4 | 0,326 |
8 | 13,5 | R 1/4 | 80 | 18 | 25 | 38 | 12 | 55 | 2 | 11 | 4 | 0,380 |
10 | 17,2 | R 3/8 | 90 | 20 | 30 | 40 | 14 | 60 | 2 | 14 | 4 | 0,544 |
15 | 21,3 | R 1/2 | 95 | 20 | 35 | 45 | 14 | 65 | 2 | 14 | 4 | 0,613 |
20 | 26,9 | R 3/4 | 105 | 24 | 45 | 58 | 16 | 75 | 2 | 14 | 4 | 0,910 |
25 | 33,7 | R 1 | 115 | 24 | 52 | 68 | 16 | 85 | 2 | 14 | 4 | 1,100 |
32 | 42,4 | R 1 1/4 | 140 | 26 | 60 | 78 | 16 | 100 | 2 | 18 | 4 | 1,600 |
40 | 48,3 | R 1 1/2 | 150 | 26 | 70 | 88 | 16 | 110 | 3 | 18 | 4 | 1,780 |
50 | 60,3 | R 2 | 165 | 28 | 85 | 102 | 18 | 125 | 3 | 18 | 4 | 2,430 |
65 | 76,1 | R 2 1/2 | 185 | 32 | 105 | 122 | 18 | 145 | 3 | 18 | 4 | 3,180 |
80 | 88,9 | R 3 | 200 | 34 | 118 | 138 | 20 | 160 | 3 | 18 | 8 | 4,120 |
100 | 114,3 | R 4 | 220 | 38 | 140 | 158 | 20 | 180 | 3 | 18 | 8 | 4,470 |
