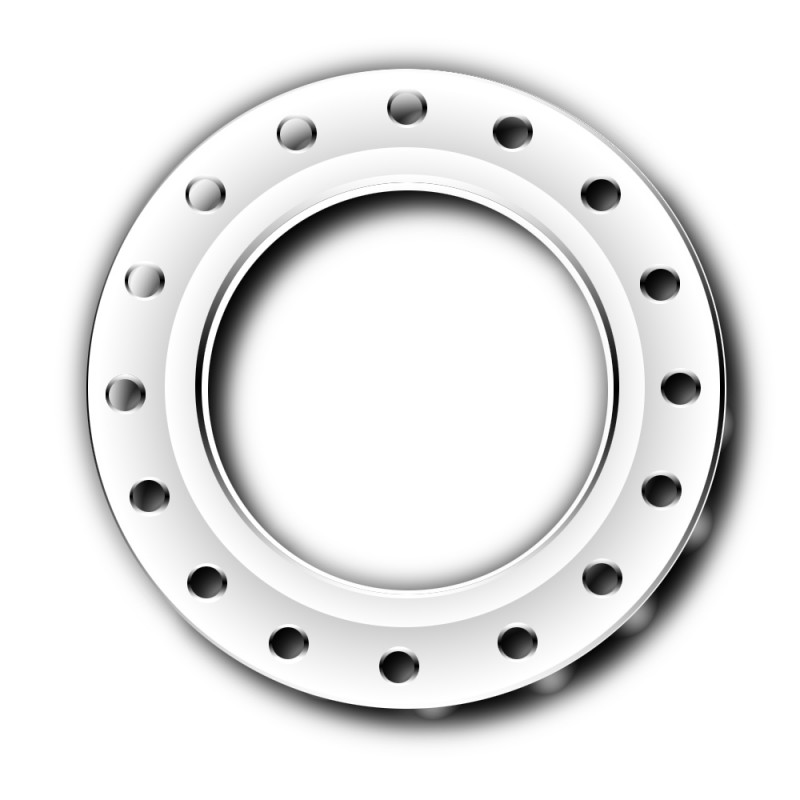

Hegtoldatos karima EN1092-1 Typ 11 PN40 DIN2635 26,9 C22.8/P250GH

14471

Hegtoldatos karima EN1092-1 Typ 11 PN40 DIN2635 26,9 C22.8/P250GH

Több részlet

Adatlap

Anyagminöség C22.8/P250GH
Névleges nyomás PN40
Norm/Standard EN 1092-1 TYP 11 / DIN 2635
Átmérö 26.9
Névleges átmérö DN20

Több infó

Hegtoldatos karima EN1092-1 Typ 11 PN40 DIN2635 26,9 C22.8/P250GH

Hegtoldatoskarima EN1092-1 Typ 11 PN40 DIN2635
        Csavarok
DN D K L mennyiség méret A C2 H2 H3 N1 R1 d1 f1 S Sp kg
10 90 60 14 4 M12 17,2 16 35 6 28 4 40 2 2,0 2,0 0,678
15 95 65 14 4 M12 21,3 16 38 6 32 4 45 2 2,0 2,0 0,768
20 105 75 14 4 M12 26,9 18 40 6 40 4 58 2 2,3 2,3 1,090
25 115 85 14 4 M12 33,7 18 40 6 46 4 68 2 2,6 2,6 1,300
32 140 100 18 4 M16 42,4 18 42 6 56 6 78 2 2,6 2,6 1,910
40 150 110 18 4 M16 48,3 18 45 7 64 6 88 3 2,6 2,6 2,150
50 165 125 18 4 M16 60,3 20 48 8 75 6 102 3 2,9 2,9 2,850
65 185 145 18 8 M16 76,1 22 52 10 90 6 122 3 2,9 2,9 3,680
80 200 160 18 8 M16 88,9 24 58 12 105 8 138 3 3,2 3,2 4,780
100 235 190 22 8 M20 114,3 24 65 12 134 8 162 3 3,6 3,6 6,460
125 270 220 26 8 M24 139,7 26 68 12 162 8 188 3 4,0 4,0 8,860
150 300 250 26 8 M24 168,3 28 75 12 192 10 218 3 4,5 4,5 11,700
200 375 320 30 12 M27 219,1 34 88 16 244 10 285 3 6,3 6,3 21,000
250 450 385 33 12 M30 273,0 38 105 18 306 12 345 3 7,1 7,1 34,200
300 515 450 33 16 M30 323,9 42 115 18 362 12 410 4 8,0 8,0 47,600
350 580 510 36 16 M33 355,6 46 125 20 408 12 465 4 8,8 8,8 69,300
400 660 585 39 16 M36 406,4 50 135 20 462 12 353 4 11,0 11,0 98,000
450 685 610 39 20 M36 457,0 57 135 20 500 12 560 4 12,5 12,5 105,000
500 755 670 42 20 M39 508,0 57 140 20 562 12 615 4 14,2 14,2 130,000
600 890 795 48 20 M45 610,0 72 150 20 666 12 735 5 16,0 16,0 209,000

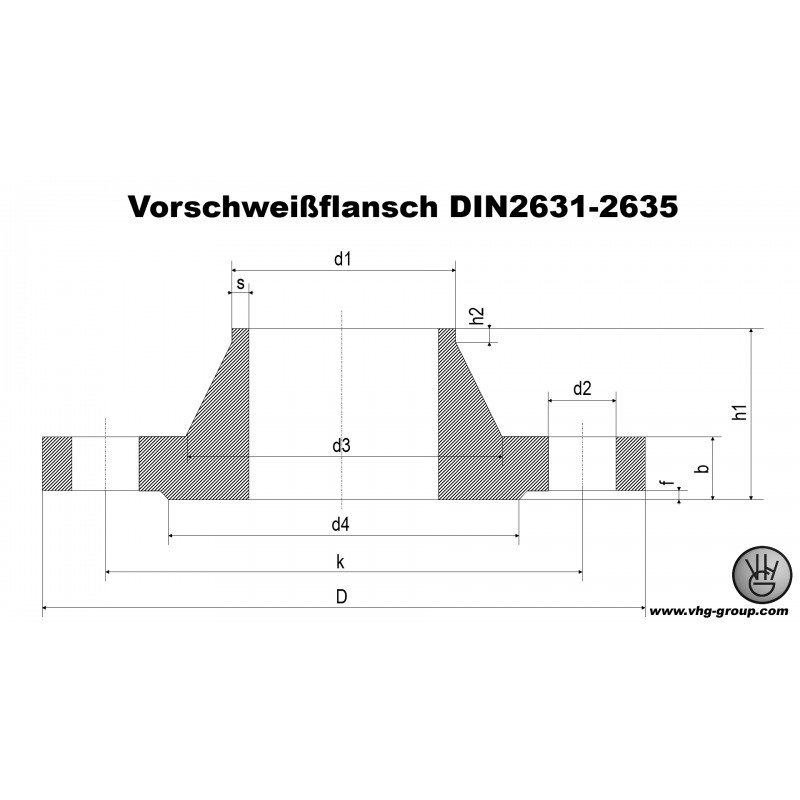

Hegtoldatoskarima EN1092-1 Typ 11 PN40 DIN2635
DN d1 D b k h1 d3 s h2 d4 f d2 Lyukak kg
10 14,0 90 16 60 35 25 1,8 6 40 2 14 4 0,661
10 17,2 90 16 60 35 28 1,8 6 40 2 14 4 0,661
15 20,0 95 16 65 38 30 2,0 6 45 2 14 4 0,746
15 21,3 95 16 65 38 32 2,0 6 45 2 14 4 0,746
20 25,0 105 18 75 40 38 2,3 6 58 2 14 4 1,060
20 26,9 105 18 75 40 40 2,3 6 58 2 14 4 1,060
25 30,0 115 18 85 40 42 2,6 6 68 2 14 4 1,290
25 33,7 115 18 85 40 46 2,6 6 68 2 14 4 1,290
32 38,0 140 18 100 42 52 2,6 6 78 2 18 4 1,880
32 42,4 140 18 100 42 56 2,6 6 78 2 18 4 1,880
40 44,5 150 18 110 45 60 2,6 7 88 3 18 4 2,330
40 48,3 150 18 110 45 64 2,6 7 88 3 18 4 2,330
50 57,0 165 20 125 48 72 2,9 8 102 3 18 4 2,820
50 60,3 165 20 125 48 75 2,9 8 102 3 18 4 2,820
65 76,1 185 22 145 52 90 2,9 10 122 3 18 8 3,740
80 88,9 200 24 160 58 105 3,2 12 138 3 18 8 4,750
100 108,0 235 24 190 65 128 3,6 12 162 3 22 8 6,520
100 114,3 235 24 190 65 134 3,6 12 162 3 22 8 6,520
125 133,0 270 26 220 68 155 4,0 12 188 3 26 8 9,070
125 139,7 270 26 220 68 162 4,0 12 188 3 26 8 9,070
150 159,0 300 28 250 75 182 4,5 12 218 3 26 8 11,800
150 168,3 300 28 250 75 192 4,5 12 218 3 26 8 11,800
175 193,7 350 32 295 82 218 5,6 15 260 3 30 12 18,200
200 219,1 375 34 320 88 244 6,3 16 285 3 30 12 21,500
250 267,0 450 38 385 105 298 7,1 18 345 3 33 12 34,900
250 273,0 450 38 385 105 306 7,1 18 345 3 33 12 34,900
300 323,9 515 42 450 115 362 8,0 18 410 4 33 16 49,700
350 355,6 580 46 510 125 408 8,8 20 465 4 36 16 68,100
350 368,0 580 46 510 125 408 8,8 20 465 4 36 16 68,100
400 406,4 660 50 585 135 462 11,0 20 535 4 39 16 96,500
400 419,0 660 50 585 135 462 11,0 20 535 4 39 16 96,500
500 508,0 755 52 670 140 562 14,2 20 615 4 42 20 117,000
