02838

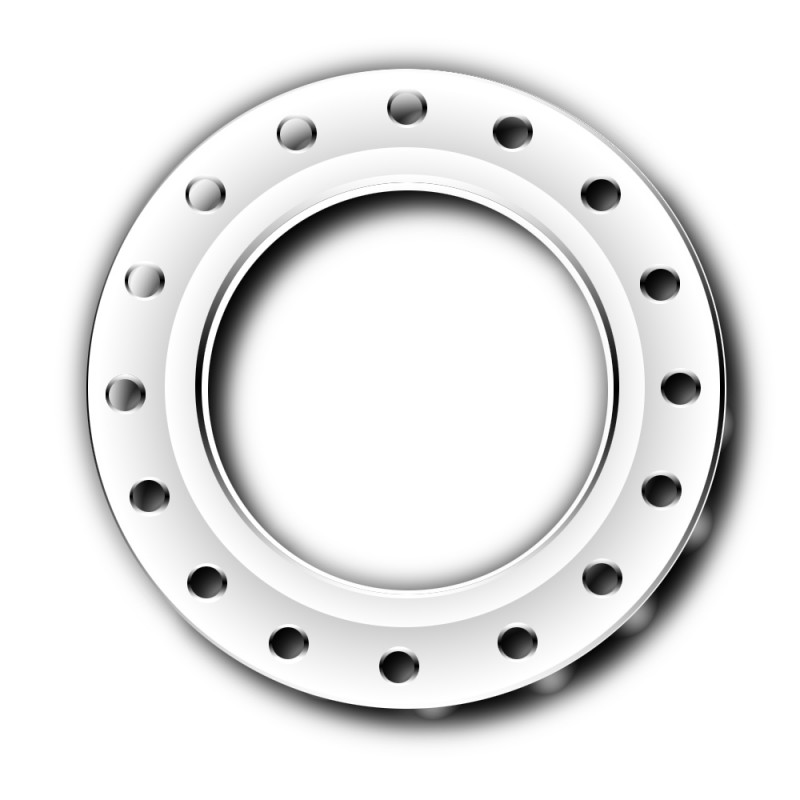

Hegtoldatoskarima EN1092-1 Typ 11 PN10 DIN2632 355,6 C22.8/P250GH
Figyelem: Utolsó elem a Raktáron
Elérhetö:
Anyagminöség | RST 37-2/S235JRG2 |
Névleges nyomás | PN10 |
Átmérö | 355.6 |
Névleges átmérö | DN350 |
Hegtoldatoskarima EN1092-1 Typ 11 PN10 Mérettáblázat | ||||||||||||||||
csavarok | ||||||||||||||||
DN | D | K | L | Mennyiségl | Méret | A | C2 | H2 | H3 | N1 | R1 | d1 | f1 | S | Sp | kg |
200 | 340 | 295 | 22 | 8 | M20 | 219,1 | 24 | 62 | 16 | 234 | 10 | 268 | 3 | 6,3 | 6,3 | 11,600 |
250 | 395 | 350 | 22 | 12 | M20 | 273,0 | 26 | 68 | 16 | 292 | 12 | 320 | 3 | 6,3 | 6,3 | 15,800 |
300 | 445 | 400 | 22 | 12 | M20 | 323,9 | 26 | 68 | 16 | 342 | 12 | 370 | 4 | 7,1 | 7,1 | 18,300 |
350 | 505 | 460 | 22 | 16 | M20 | 355,6 | 26 | 68 | 16 | 385 | 12 | 430 | 4 | 7,1 | 7,1 | 25,300 |
400 | 565 | 515 | 26 | 16 | M24 | 406,4 | 26 | 72 | 16 | 440 | 12 | 482 | 4 | 7,1 | 7,1 | 30,600 |
450 | 615 | 565 | 26 | 20 | M24 | 457,0 | 28 | 72 | 16 | 488 | 12 | 532 | 4 | 7,1 | 7,1 | 35,100 |
500 | 670 | 620 | 26 | 20 | M24 | 508,0 | 28 | 75 | 16 | 542 | 12 | 585 | 4 | 7,1 | 7,1 | 40,500 |
600 | 780 | 725 | 30 | 20 | M27 | 610,0 | 30 | 82 | 18 | 642 | 12 | 685 | 5 | 8,0 | 7,1 | 52,900 |
700 | 895 | 840 | 30 | 24 | M27 | 711,0 | 35 | 85 | 18 | 746 | 12 | 800 | 5 | 8,8 | 8,0 | 75,800 |
800 | 1015 | 950 | 33 | 24 | M30 | 813,0 | 38 | 96 | 18 | 850 | 12 | 905 | 5 | 8,8 | 8,0 | 102,000 |
900 | 1115 | 1050 | 33 | 28 | M30 | 914,0 | 38 | 99 | 20 | 950 | 12 | 1005 | 5 | 12,5 | 10,0 | 121,000 |
1000 | 1230 | 1160 | 36 | 28 | M33 | 1016,0 | 44 | 105 | 20 | 1052 | 16 | 1110 | 5 | 12,5 | 10,0 | 161,000 |
1200 | 1455 | 1380 | 39 | 32 | M36 | 1219,0 | 55 | 132 | 25 | 1256 | 16 | 1330 | 5 | 12,5 | 11,0 | 258,000 |
Hegtoldatoskarima DIN2632 PN10 Mérettáblázat | |||||||||||||
DN | d1 | D | b | k | h1 | d3 | s | h2 | d4 | f | d2 | Lyukak | kg |
10 | |||||||||||||
- | Hegtoldatoskarima DIN2633 PN16 használatos | ||||||||||||
150 | |||||||||||||
200 | 219,1 | 340 | 24 | 295 | 62 | 235 | 5,9 | 16 | 268 | 3 | 22 | 8 | 11,3 |
250 | 267,0 | 395 | 26 | 350 | 68 | 285 | 6,3 | 16 | 320 | 3 | 22 | 12 | 14,7 |
250 | 273,0 | 395 | 26 | 350 | 68 | 292 | 6,3 | 16 | 320 | 3 | 22 | 12 | 14,7 |
300 | 323,9 | 445 | 26 | 400 | 68 | 344 | 7,1 | 16 | 370 | 4 | 22 | 12 | 17,4 |
350 | 355,6 | 505 | 26 | 460 | 68 | 385 | 7,1 | 16 | 430 | 4 | 22 | 16 | 23,6 |
